วิธีการตรวจสอบ Opto ในวงจรแอร์อินเวอร์เตอร์

ในยุคที่แอร์ Inverter ได้รับความนิยมมากขึ้นเรื่อย ๆ หนึ่งในอุปกรณ์สำคัญในวงจรควบคุมที่ช่างแอร์ไม่ควรมองข้ามคือ Opto หรือ Optocoupler ซึ่งมีหน้าที่ในการแยกสัญญาณควบคุมระหว่างฝั่งไมโครคอนโทรลเลอร์กับวงจรกำลัง การตรวจสอบ Opto จึงเป็นขั้นตอนที่มีความสำคัญอย่างยิ่งในการวิเคราะห์ปัญหาแอร์ Inverter ที่ไม่ทำงานหรือส่งสัญญาณผิดพลาด บทความนี้จะแนะนำวิธีตรวจสอบ Opto อย่างถูกต้องด้วยเครื่องมือช่างแอร์ที่ได้มาตรฐาน พร้อมทั้งเสริมความเข้าใจเกี่ยวกับการทำงานของวงจรแอร์ Inverter อย่างเป็นระบบ

ความเข้าใจเบื้องต้นเกี่ยวกับ Opto และการทำงานในแอร์ Inverter

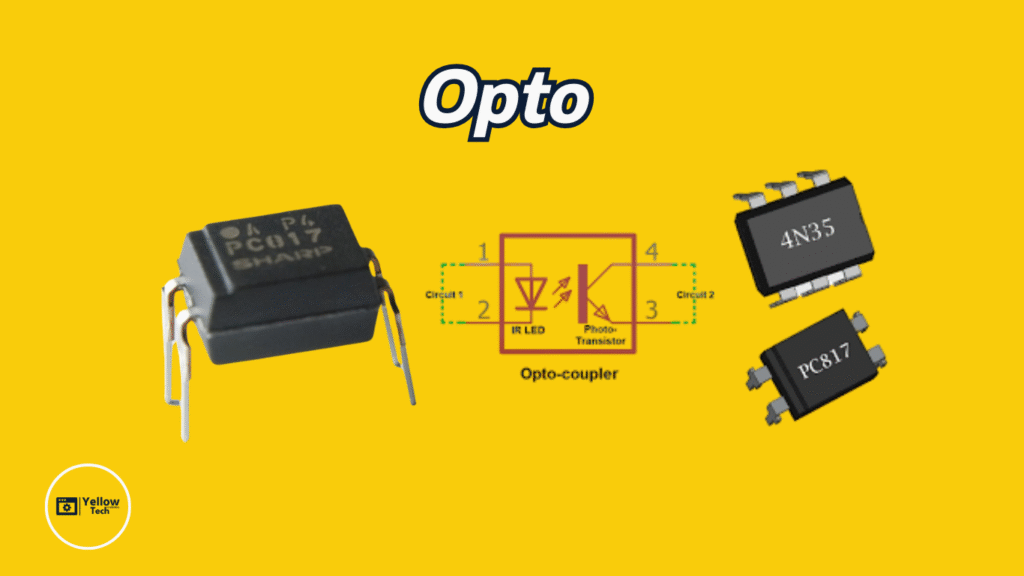

• Optocoupler คืออุปกรณ์อิเล็กทรอนิกส์ที่ใช้แสงในการส่งผ่านสัญญาณ โดยประกอบด้วย LED และ Phototransistor อยู่ภายใน
• * ในวงจรแอร์ Inverter Opto มักถูกใช้ในบอร์ดอินเวอร์เตอร์เพื่อส่งสัญญาณเปิด/ปิดหรือสัญญาณ PWM จากไมโครคอนโทรลเลอร์ไปยังวงจรกำลัง
• * หน้าที่สำคัญคือป้องกันการรบกวนของแรงดันสูงย้อนกลับมาทำลายวงจรควบคุม

ข้อดีของการใช้ Opto:

• ป้องกันสัญญาณรบกวน (Noise Isolation)
• เพิ่มความปลอดภัยต่อวงจร
• ลดความเสียหายเมื่อเกิดความผิดปกติด้านไฟฟ้า

เครื่องมือช่างแอร์ที่จำเป็นสำหรับตรวจสอบ Opto

การตรวจสอบ Opto อย่างแม่นยำจำเป็นต้องใช้เครื่องมือที่มีความละเอียดและเหมาะสม โดยสามารถสรุปได้ดังนี้:

ตาราง: เครื่องมือช่างแอร์ที่ใช้ตรวจสอบ Opto

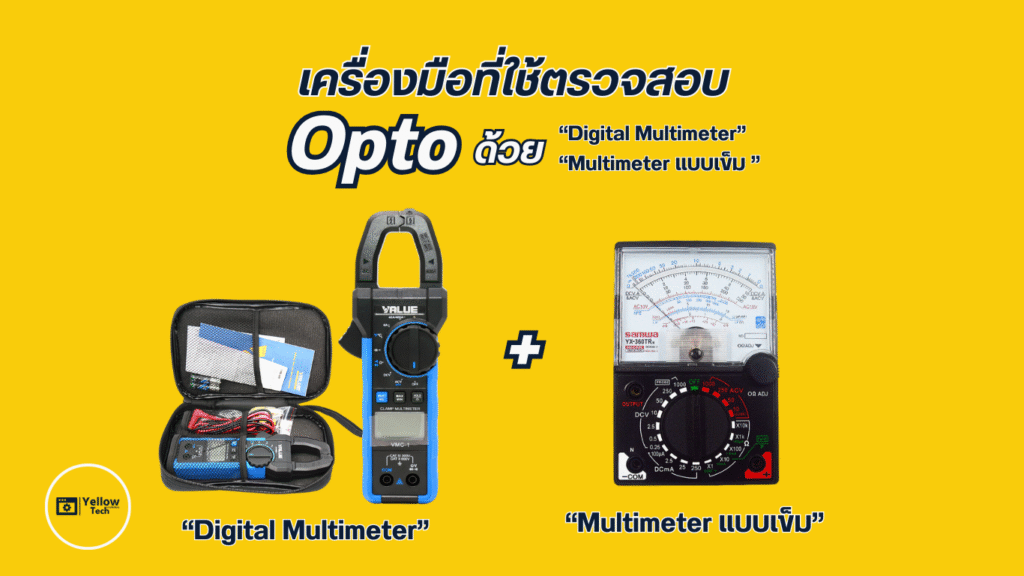

เครื่องมือ	การใช้งานหลัก
มัลติมิเตอร์แบบดิจิตอล	วัดแรงดัน, กระแส, ความต้านทาน
Oscilloscope	ตรวจสอบสัญญาณอินพุต/เอาต์พุตของ Opto
มัลติมิเตอร์แบบเข็ม	วัดแรงดัน, กระแส, ความต้านทาน + ทิศทางเข็ม
PCB Holder	ยึดบอร์ดให้มั่นคงระหว่างตรวจสอบ

ขั้นตอนการตรวจสอบ Opto ด้วยมัลติมิเตอร์แบบดิจิตอล

การตรวจสอบด้วยมัลติมิเตอร์สามารถทำได้ในรูปแบบ “การทดสอบเบื้องต้น” ดังนี้:

1. ปิดแหล่งจ่ายไฟทั้งหมดออกจากบอร์ด

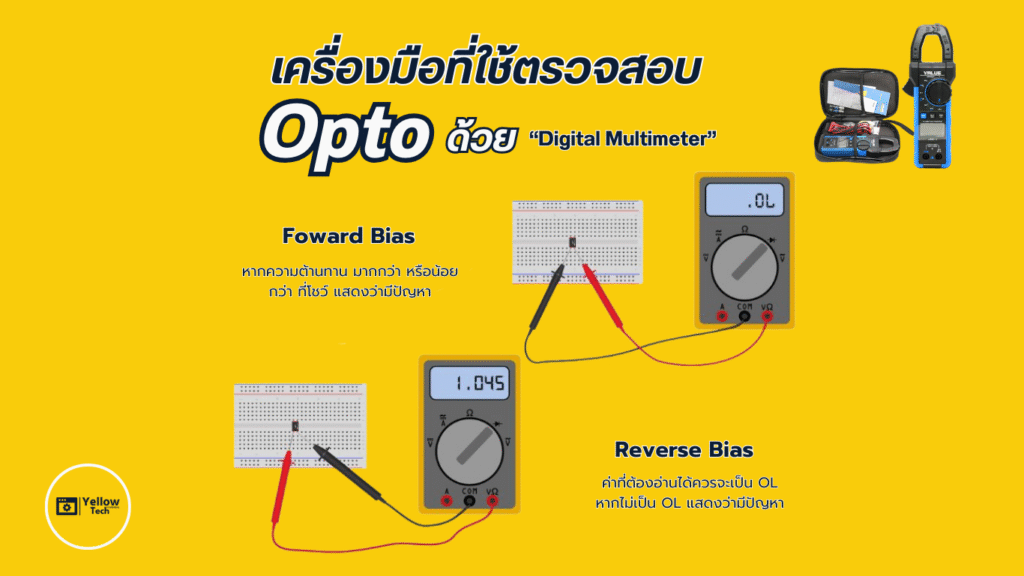

2. ใช้มัลติมิเตอร์ตั้งโหมดไดโอด (Diode Mode)
3. วัดขาด้าน LED (ขา Anode กับ Cathode) ซึ่งควรแสดงค่าตกคร่อมประมาณ 1.2V
4. พลิกขั้วมัลติมิเตอร์แล้ววัดอีกครั้ง ค่าควรจะไม่มีการนำไฟฟ้า
5. ทดสอบฝั่งเอาต์พุตของ Opto หากมีวงจรโหลดต่ออยู่ ค่าโอห์มควรสูง

ข้อควรระวัง:

• ห้ามวัดขณะที่วงจรยังจ่ายไฟอยู่
• ตรวจสอบ Opto หลายตัวในบอร์ดเพื่อเปรียบเทียบค่าการทำงาน

วิธีวัด Opto ด้วยมัลติมิเตอร์แบบเข็ม

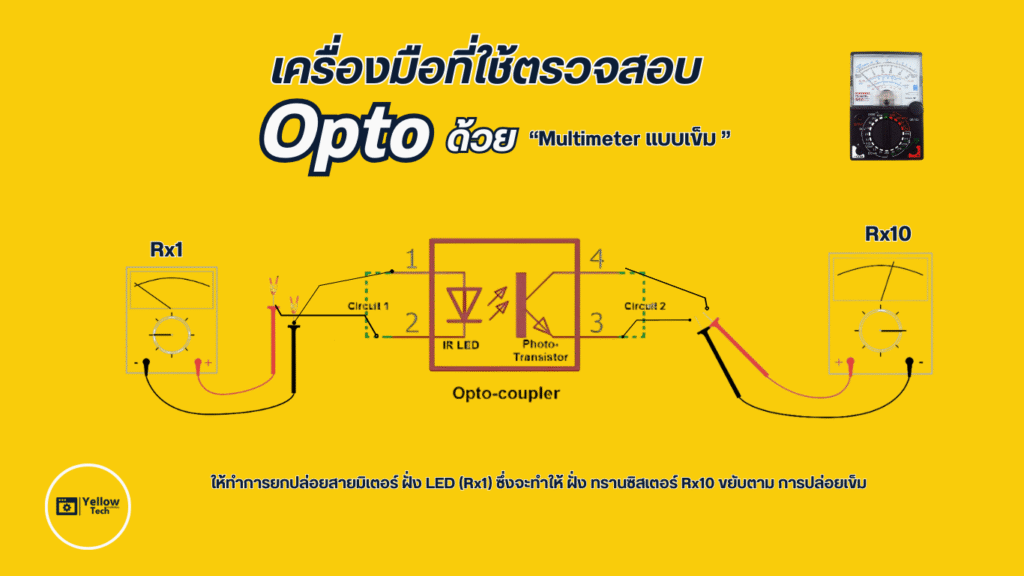

ก่อนทำการวัด Opto จำเป็นต้องตรวจสอบและเตรียมเครื่องมือช่างแอร์ให้พร้อม โดยเฉพาะมัลติมิเตอร์แบบเข็มที่ใช้วัดค่าความต้านทานและการนำกระแสของขาในวงจร Opto

ขั้นตอนการวัดฝั่ง LED:

• ตั้งมัลติมิเตอร์ที่ย่าน Rx1 หรือ Rx10
• นำสายดำแตะที่ขาแอโนด (ขาที่ 1) และสายแดงที่ขาแคโทด (ขาที่ 2)
• เข็มควรแสดงค่าความต้านทานต่ำ แสดงว่า LED นำกระแสได้
• สลับสาย หากเข็มไม่กระดิก แสดงว่าทิศทางถูกต้อง

ขั้นตอนการวัดฝั่ง Phototransistor:

• ตั้งมัลติมิเตอร์ที่ย่าน Rx10 หรือ Rx1k
• สายแดงแตะที่ขาคอลเลกเตอร์ (ขาที่ 4) และสายดำที่ขาอีมิตเตอร์ (ขาที่ 3)
• หาก LED ภายในทำงาน (เพราะมัลติมิเตอร์จ่ายกระแสให้ฝั่ง LED) เข็มจะกระดิกเล็กน้อย แสดงว่าทรานซิสเตอร์นำกระแส

ข้อสังเกต:

• หากทั้ง 2 ขั้นตอนเข็มไม่ขยับเลย อาจแปลว่า Opto ขาดหรือชำรุด
• หากเข็มขยับตลอดไม่ว่าเสียบขาใด แสดงว่าเกิดการช็อตภายใน Opto

ส่วนที่วัด	ตำแหน่งขา	ค่าที่ควรอ่านได้ (เข็มกระดิก)	ค่าที่ผิดปกติ (เข็มไม่ขยับ / กระดิกผิดทาง)
LED ภายใน Opto	ขา 1 – ขา 2	ค่าความต้านทานต่ำ	ไม่ขยับเลย หรือขยับทั้งสองทาง
Phototransistor	ขา 4 – ขา 3	ขยับเล็กน้อย	ไม่ขยับเลย หรือขยับตลอด

การวิเคราะห์ปัญหาเบื้องต้นเมื่อพบ Opto เสียในแอร์ Inverter

เมื่อ Opto เสีย อาจทำให้เกิดปัญหาต่อเนื่องหลายประการ เช่น:

• แอร์ไม่ทำงานทันทีที่เปิดเครื่อง
• คอมเพรสเซอร์ไม่เริ่มหมุน
• แผงบอร์ดเกิดความร้อนผิดปกติ
• สัญญาณ PWM หายไป

แนวทางการวิเคราะห์:

• ตรวจสอบว่ามีรอยไหม้หรือกลิ่นไหม้ที่ตัว Opto หรือไม่
• ใช้มัลติมิเตอร์เปรียบเทียบกับ Opto ตัวอื่นที่อยู่ในบอร์ดเดียวกัน
• ตรวจสอบวงจรที่เชื่อมต่อกับ Opto ว่ามีซีมิคอนดักเตอร์ตัวอื่นเสียหรือไม่

แนวทางการเปลี่ยน Opto และทดสอบหลังเปลี่ยน

เมื่อยืนยันว่า Opto เสีย จำเป็นต้องเปลี่ยนใหม่โดยปฏิบัติตามขั้นตอนดังนี้:

1. ถอดบอร์ดออกจากเครื่องแอร์อย่างระมัดระวัง
2. ใช้หัวแร้งที่มีปลายเล็กและมีอุณหภูมิควบคุมได้ในการถอด Opto เก่าออก
3. ทำความสะอาด Pad ด้วย Flux และตะกั่ว
4. ใส่ Opto ใหม่และบัดกรีให้เรียบร้อย
5. ตรวจสอบความถูกต้องของขาโดยใช้แว่นขยายหรือกล้องขยาย
6. ทดสอบวงจรด้วยมัลติมิเตอร์และ Oscilloscope อีกครั้ง

ข้อควรปฏิบัติ:

• ใช้ Opto ที่มีคุณสมบัติเหมือนเดิมทุกประการ
• หลีกเลี่ยงการใช้ความร้อนสูงเกินขณะบัดกรี

สรุป

การตรวจสอบและเปลี่ยน Opto ในแอร์ Inverter เป็นขั้นตอนที่ต้องใช้ความรู้ทางอิเล็กทรอนิกส์ร่วมกับทักษะช่างแอร์อย่างแม่นยำ การเข้าใจโครงสร้างของ Opto วิธีการวัดที่ถูกต้อง และการวิเคราะห์วงจรโดยรวมจะช่วยให้การซ่อมบอร์ดแอร์มีประสิทธิภาพมากยิ่งขึ้น ช่างแอร์ที่มีความรู้ด้านนี้จะสามารถวิเคราะห์ปัญหาได้รวดเร็ว ลดการเปลี่ยนอะไหล่ที่ไม่จำเป็น และเพิ่มความมั่นใจให้ลูกค้าได้ในระยะยาว
